Form-Änderungs-System-Spritzen ISO9001 EPM listete magnetisches schnelles auf

Form-Änderungs-System-Spritzen ISO9001 EPM listete magnetisches schnelles auf

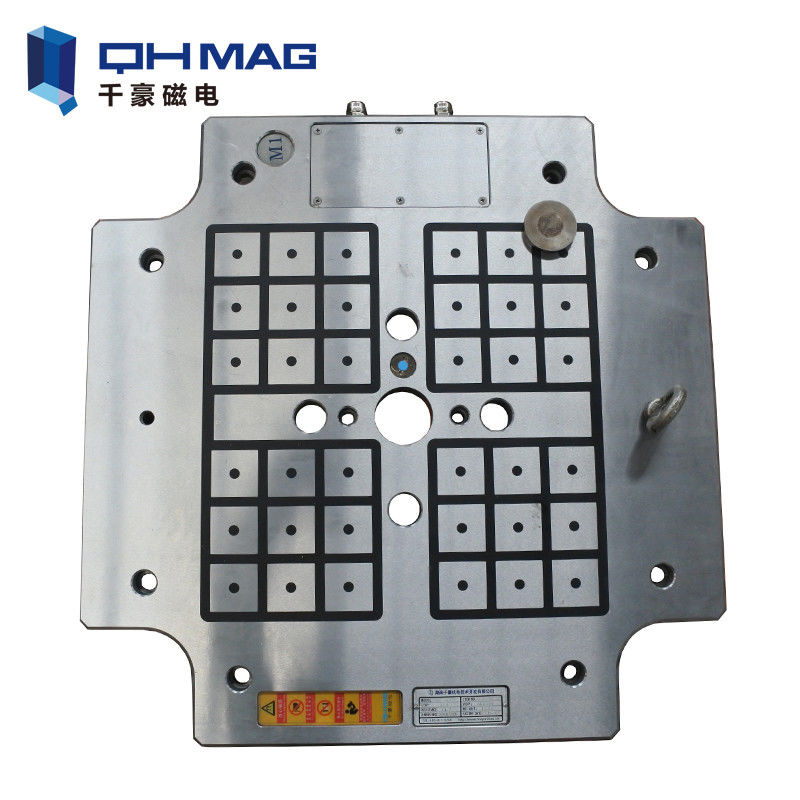

Standardmagnetplattenzeichnung









Was ist für schnelles Formänderungssystem Magnetplatten?



Schnelles Form-Änderungs-System wird auf Spritzenmaschine, sterben die Gießanlage zugetroffen und locht
Maschine und Drehmaschine durch Magnetplattenkompatibles mit dem Formwechsler, zum sicheres zu erzielen, schnell
und bequemer Ersatz für große Formen, den Effekt der schnellen Formänderung vollenden.



Das Magnetplatten ist ein neuer Typ magnetisches schnelles Formspannsystem mit elektrischer Impulsöffnung
und schließend magnetische Kraft. Der magnetische Kreis wird entworfen, indem man die Eigenschaften von unterschiedlichem verwendet
Dauermagnetmaterialien. Die Verteilung von internen Magnetfeldlinien wird durch gesteuert
elektronisches Kontrollsystem. Das System erreicht die interne Balance und wendet dann die magnetische Kraft zu auf
halten Sie die Form.



Das magnetische Spannsystem wird benutzt, um die Form auf der Einspritzungsmaschine zu reparieren. Magnetplatten ist
entworfen für die traditionelle Einspritzungsmaschine und Lösung für lange Arbeitszeit auf Änderungsformen, komplexer Operation und niedriger Sicherheit geben. Dieses System benutzt Dauermagnetsauger als örtlich festgelegte Platte und
bewegliche Platte, gerade durch einfache Aktionen der Magnetisierung und des Demagnetization, repariert u. ändert Form, die Form in 3 Minuten tatsächlich ändern kann. Die Spritzenmaschine mit Magnetplatten ist
verbesserte Formänderungszeit zu 3 Minuten aber, ohne die ursprüngliche Struktur zu ändern, ist es praktisch und
bequem.

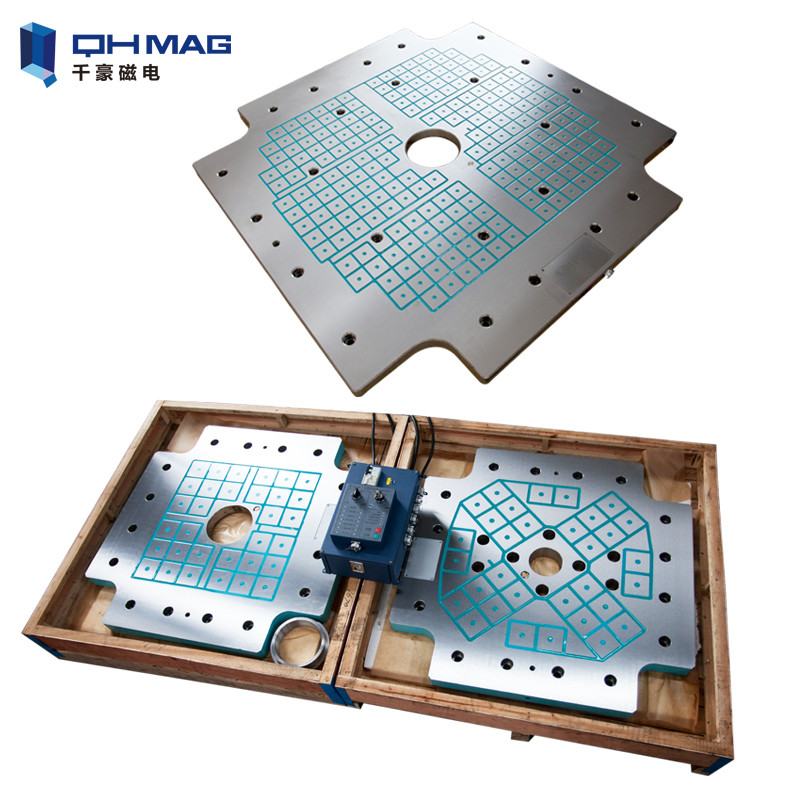

Bienenwabe Magnetplatten gegen Standardmagnetplatten





Comparism	Bienenwabe Magnetplatten	Standardmagnetplatten
Starrheit u. Stabilität	Bienenwabenart mit magnetischer Struktur der doppelten Seite Saug, der Magnet der Rückseite ist- stärker, also werden die Form, die magnetischen Platten und die Rückwand der Spritzenmaschine zusammen kombiniert, die die Starrheit der Platte verbessern, und gegenseitige Erschütterung und Ausgleich vermeiden.	Regeln Sie nur die befestigenden Schrauben um die Platte, kann nicht Verlegenheitsschrauben mitten in Platte sein, also kann sie der Schablone nicht völlig garantieren, Deformation zu vermeiden wenn offene Form.
Kapazität u. Vielseitigkeit	Stärke 37mm, erhöhte den Öffnungshub, die maximale Reduzierung der Ejektorstange und die Menge der Einspritzungsmündungsexpansion, bessere Steuerung der Plastiktemperatur	Stärke 45mm, die Kapazität ist klein, also entspricht die Formstrecke weniger als die Magnetplatten Bienenwabe.
Nutzungsdauer	Geschaffen in einem monolithischen Bau: CNC bearbeitete maschinell und wird vollständig in einem Metall, ohne Harze, Dichtungen, Schrauben, Messing oder andere Materialien gemacht. Er ist extrem zuverlässig: Es gibt keine Komponenten abhängig von Abnutzung, Deformation oder thermischer Expansion.	Oberfläche wird durch Harz Potting, mit alterndem Risiko versiegelt.
Quality&-Leistungsfähigkeit	Doppelseitig mit magnetischer Kraft, die hintere Saugfunktion im abstreifenden Prozess, zum der Formstabilität beizubehalten, der gegenseitigen Erschütterung und des Ausgleichs zu vermeiden.	Einseitiger Magnetismus, die magnetische Kraft im gleichen Einheitsbereich verringerte 10%-15%
Spannkraft	Der Bienenwabenstruktur wird das Innere von Magnetplatten optimiert, die die Starrheit und die Stärke vom Magnetplatten sicherstellen, sowie kann die magnetische Kraft in einem angemessenen Plan konzentriert werden, also, egal was Größe über die Form, die Schablone mit stärkerer Spannkraft ist	Die gewöhnliche Strukturspannkraft wird und nicht einheitlich zerstreut

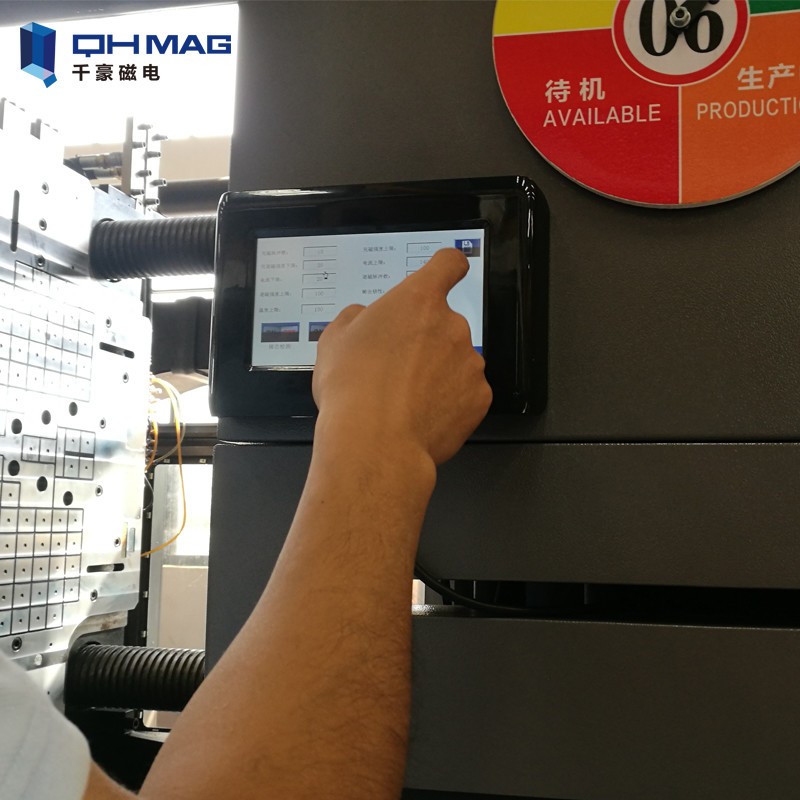

Personaloperation	Mit LCD-Fernprüfer, der von der intelligenten Passwortermächtigung, den Bedarf an der Schlüsselverwaltungsunannehmlichkeit beseitigend, quantitativer Feedbackrealzeitstatus der Form und die alle Sensoren gebräuchlich ist, ist es intuitiver	Mechanischer Schaltkasten, Knopfsteuerung, kann die Realzeitreaktion von Formstatus nicht quantitativ bestimmen



Elektrodauermagnetprinzip

Schnelle Form-Änderungs-System-Komponenten:



Standardkonfiguration
Magnetplatten	1 Satz	Moveabla u. örtlich festgelegte Seiten-, obere u. unterereseite
Hauptschaltschrank	1 Satz	4, 8, 12 Kanäle.
Fernprüfer	1 Satz	Mechanische Art und intelligente LCD-Notenart
Connecions-Kabel	1 Satz	Seilzug, Stromkabel, Signalkabel, etc.
Zusätze	1 Satz	Befestigungsschrauben, Klemmringe, Ringe in Position bringend
Optionale Konfiguration	Optionale Funktionen
Fall-Verhinderungs-Kette	Temperatur-Entdeckung	Versetzungs-Entdeckung
Sterben Heber	Nähe-Entdeckung	Kraft-Stärke-Entdeckung
Sterben Arm	Magnetische Sättigung	Magnetischer Fluss-Entdeckung





Technischer Magnetplattenparameter



Einzelteil		Standardmagnetplatten			Celluar Magnetplatten	Voll-Stahl Magnetplatten
Pole-Größe		50*50mm	70*70mm	80*80mm	70mm Hexagon	50*50mm	70mm Hexagon
Magnetischer Stärke-Einheits-Bereich		16kgf/cm ²	16kgf/cm ²	16kgf/cm ²	15kgf/cm ²	15kgf/cm ²	15kgf/cm ²
Magnetische Stärke pro Polen		350kgf	735kgf	980kgf	640kgf	735kgf	640kfg
Magnetplattenstärke		35, 45mm	50mm	52mm	37mm	37, 47mm	48mm
Magnetischer Fluss-Eindringtiefe		15mm	18mm	20mm	18mm	18mm	18mm
Ejektor-Loch		Standard	Standard	Standard	Standard	Standard	Standard
Kontrollsystem	Haupt-Contorl-Kabinett	C4	C4/ C8	C8	C4/ C8	C4/ C8	C4/ C8
	Fernprüfer	QRC-A QRC-AC	QRC-A QRC-AC	QRC-A QRC-AC	QRC-A QRC-AC	QRC-A QRC-AC	QRC-A QRC-AC
Max. Betriebstemperatur		120℃, 150℃
Standardspannung		WECHSELSTROM 220V~480V, 50/60HZ
Annäherungssensor	≤5000KN	1pc	1pc	-	1pc	1pc	1pc
	>5000KN	-	2pc	2pc	2pc	2pc	2pc
	Abfragung des Abstandes	0.2mm
Temperaturfühler		Standard, Entdeckungstemperatur von 60 bis 200 Grad
Verschiebungs-Sensor		Standard, Entdeckungsgenauigkeit 0.1mm
Magnetische Sättigungs-Sensor		Standard, ermitteln, ob der elektrische Strom gesättigt wird
Magnetischer Fluss-Sensor		Optional, ermitteln Sie Änderungen im magnetischen Fluss
Kraftmessung		Optional, ermitteln Sie die Stärke der magnetischen Kraft
Oberflächendichtungs-Material für beide Seite von Magnetplatten	Oberflächenmaterial von Front Side	Harz	Harz	Harz	Metall	Metall	Metall
	Oberflächenmaterial der Rückseite	Metall	Metall	Metall	Metall	Metall	Metall









Vorteile des magnetischen Spannsystems



1. Einfache Installation
Es erfordert keine Änderungen an den Formen, keinen Bedarf, den Auftritt zu ändern und Strukturen, kein Bedarfsdurchschlag, regeln gerade das Magnetplatten durch Bolzen in der Rückseitengewindebohrung oder im T-Schlitz der Spritzenmaschine.



2. Hohe Sicherheit
Die magnetische schnelle Formänderung wird durch elektropermanentes Magnetsystem gesteuert, das ein elektrischer Impuls aktiviert das System sofort ist (Magnetisierung): die Form wird durch die Naturgewalt der dauerhaften Magneten gehalten. Die Spannkraft bleibt sogar in Ermangelung einer Stromversorgung konstant, ist sie noch hält starke und ununterbrochen magnetische Kraft wenn Ausschalten und verschwindet oder Verlust nicht durch Zeit- und Temperaturfaktoren.



3. Hohe Leistungsfähigkeit
Benutzen Sie magnetisches schnelles Formspannsystem kann die Formänderungs-Leistungsfähigkeit erheblich verbessern, verringert drastisch die Formwechselzeiten (bis 90%) verglichen mit einem herkömmlichen Verfahren. QMCS garantiert einer einheitlichen festklemmenden Form, die unter Verwendung der ganzen Kontaktfläche gehalten wird. Das Festklemmen der Form mit Einheitlichkeit darf Teile der guten Qualität sogar mit den ersten Formen erhalten. Die zwei Formhälften sind tadellos ausgerichtet: die Reibung wird herabgesetzt und konserviert Abnutzung von Formen und von Maschine. Im Allgemeinen benötigen die Formänderung und die Form, die festklemmen nur, 3 Minuten, große Formänderung benötigt nur 10 Minuten.



4. Sparen Sie Raum
Die Stärke von Magnetplatten ist ungefähr 37-50mm, Raum ist klein. Das magnetische schnelle Formspannsystem benutzt nicht Platteen und andere pneumatische und hydraulische Komponenten, mehr Raum zu sparen und alle Peripherie von der Form in der Spritzenmaschine herzustellen sind für Wartung und Operation einfach.



5. Einfache Operation

Magnetisches schnelles Formspannsystem klemmt Formen jeder möglicher Form und Größe mit Stärke fest. Ein einzelner Betreiber leicht und führt sicher die Operation durch, ohne innerhalb der Maschine zu arbeiten.



6) Wirtschaftlich und praktisch
Benutzen Sie magnetisches schnelles Änderungsformsystem bedeutet das Beseitigen der Unterhaltskosten und des Managements von Klammern, Verbrauchsmaterialien, Befestiger. Strom wird nur verwendet, um zu regeln und das Festklemmen freizugeben, sobald die Form sicher in die richtige Position gehalten wird, muss nicht mehr den Strom verwenden. Magnetische KlemmenEinsatztemperatur kann obere End zu 150°C, Maschinengewicht oben von 60 Tonnen bis 5000 Tonnen.

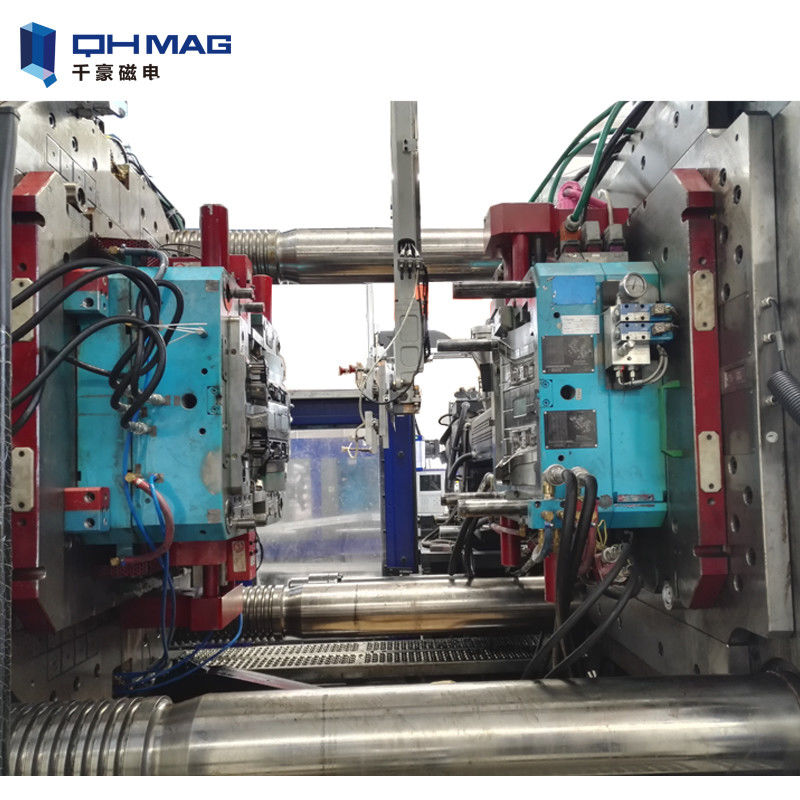

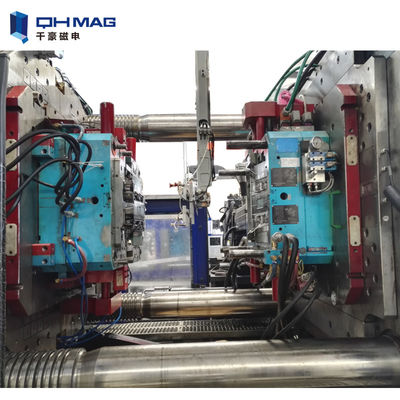

Anwendungsfälle
